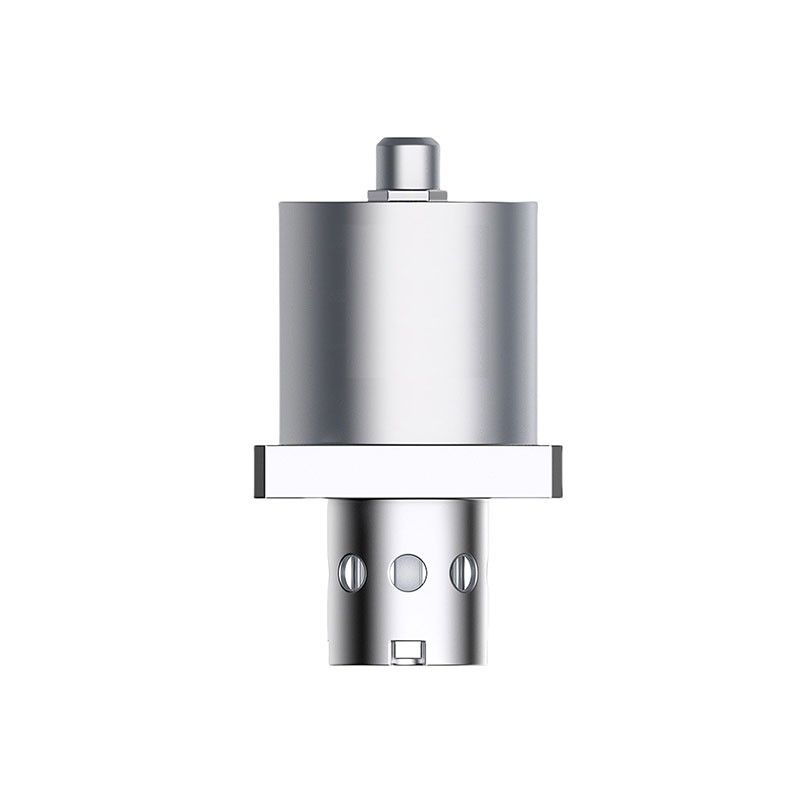

一、油液在線粘度密度傳感器產品簡介

FV3油液在線粘度密度傳感器采用壓電諧振MEMS核心元件，集成高精度信號采集、處理單元及智能算法，可實時同步測量液體的溫度、動力粘度和密度。

應用領域：液壓油站、齒輪箱、柴油機、透平機、空壓機等設備。

二、油液在線粘度密度傳感器適用油品

工業潤滑油：液壓油、齒輪油、透平油、變壓器油。

發動機油：柴機油、航空發動機油。

輕質燃料：汽油、煤油、航空燃油。

三、油液在線粘度密度傳感器測量原理

FV3油液在線粘度密度傳感器基于壓電諧振原理工作。其核心振子在電子單元驅動下維持諧振，通過精密測量諧振頻率、相位或振幅等特征參數的變化，直接計算出介質的粘度、密度與溫度信息。

其振動周期T與液體密度相關：ρ=K0+K1*T+K2*T2（K0/K1/K2為儀器校準參數）

其振動品質因數Q與粘度相關：η=C0+C1*Q+C2*Q2（C0/C1/C2為儀器校準參數）

運動粘度亦可以根據以下公式換算：μ=η/ρ(μ-運動粘度mm2/s=cSt，η-動力粘度mPa.s=mPa·s，ρ-密度g/cm3)

四、油液在線粘度密度傳感器技術參數

測量指標		量程		分辨率	測量精度
溫度		-20～125℃		0.1℃	±0.3℃(25℃)
動力粘度		1～400cP		0.1cP	±3%
		0～1000cP
密度		600～1250kg/m3		0.1kg/m3	±3%
注：出廠默認按68#液壓油標定。（可定制化標定油品）
電氣參數
數字信號輸出		RS485 MODBUS RTU（默認）
模擬電流輸出		4～20mA（選配）
工作電壓		DC12～32V(RS485)			DC20～32V(4～20mA)
工作電流		＜20mA（RS485輸出）			＜40mA（4～20mA輸出）
電氣接口		M8*1，6芯航插
連接電纜		6（芯）*2米（標配），26AWG
刷新時間		1次/S（開機＜30S）
遵循標準		EN61326-1
		EN61326-2-3
		ICES-003 B級
溫度參數
		工作溫度		流體溫度	存儲溫度
		-30～70℃		-20～125℃	-40～85℃
結構參數
機械接口		結構尺寸		探頭材質	防護等級
法蘭（見產品結構圖）		Φ32*56.6mm		316不銹鋼	IP65
其他參數
		探頭允許壓力		探頭允許流速	傳感器重量
		≤2MPa		≤3m/s	150g
通訊協議-線纜
紅色	白色		黑色	綠色	棕色	藍色
DC24V+	RS485+/A		GND	RS485-/B	4～20mA ch1	4～20mA ch2
