雷達水位計

型號：FT-LD1 發布日期：2025-05-23 09:55:21

雷達水位計又稱一體式雷達水位計，雷達水位計是一款采用高頻微波雷達技術的水位計，通過傳感器發射電磁波照射水面并接收回波，由此分析獲得水面至電磁波發射點的距離、方位等信息。

2749609891 16652863761

產品詳情

1、雷達水位計產品概述

雷達水位計是專門針對水位測距設計的，該模塊采用FMCW模式，非接觸式安裝設計，體積小巧，結構緊湊。精度高，功耗低，抗干擾能力強，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。

雷達水位計

2、雷達水位計產品主要參數指標

參數		符號	最小值	典型值	最大值	單位	說明
發射機
發射頻率		?	77		81	GHz	帶寬 4G
輸出功率（EIRP）		Pout		13	20	dBm
天線角度（參考圖4）
波束寬度	（-3dB）	水平方向		14		°
		垂直方向		10		°
電源
工作電壓		VCC	9	12	24	V
工作電流		ICC		20		mA	典型值
環境
工作溫度		TOP	﹣45		+85	℃
尺寸（長x 寬x 高）		Φ74 x 29.7(帶外殼)，60x38x1.2(模塊)				mm
重量		100				g
測量指標：
測距范圍		0.1~40m
測量精度		±5mm
分辨率		1mm
數據刷新		40ms 最快

說明：雷達工作頻段為80GHz，測距的范圍40米為最大測量范圍，根據物體

RCS 的大小，探測距離的最大值會有偏差。

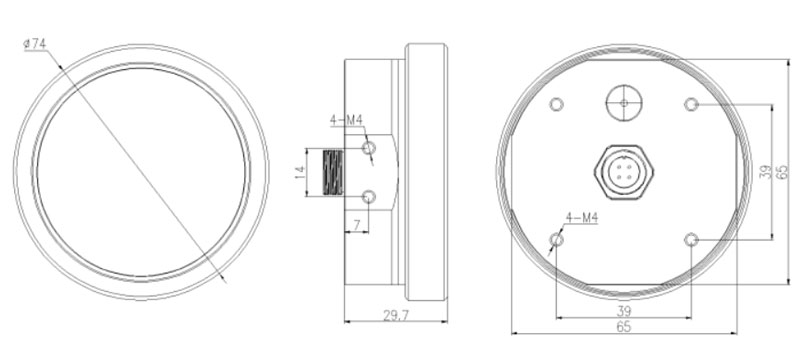

3、雷達水位計產品尺寸

雷達水位計產品尺寸
