一、惡臭氣體在線監測設備產品功能介紹

1.監測設備可同時監測復合惡臭氣體（OU）、空氣中的揮發性有機氣體（TVOC）、硫化氫、氨氣、氣象參數（溫度、濕度）。

2.監測設備具有良好的抗干擾能力，具備停電來電自恢復功能。具有防水、防塵設計，支持GPRS無線通訊。

3.監測設備需符合《污染物在線監控（監測）系統數據傳輸標準》HJ212-2017。

4.監測設備具備報警功能并采用一體化設計，可實現本地監測因子的超標燈光報警功能。

5.監測設備具備本地及遠程標定功能，帶預處理系統（除塵、水汽等雜質）一鍵消音。

6.監測設備主界面顯示近60秒實時曲線，濃度數值采用數字及圖形的顯示方式。

7.監測設備可采用立桿、壁掛安裝方式。

8.生命周期管理系統，系統對主要元器件進行生命管理，可根據設置的剩余壽命進行報警提示；

9.設備需配置彩色觸摸屏，便于調試操作；

10.設備具備可拓展GPS定位功能，監測數據可與GPS定位信息關聯存儲；

11.具備高性能工業級無線模塊；具備高性能工業級16/32位通信處理器；具備完備的防掉線機制，保證數據終端永遠在線；RS232/RS485接口。

12.信號輸出：4G無線傳輸功能、RS-485

13.工作電源：AC220V±10%，50HZ，5A

14.工作溫度：-30~70℃（指處理器部分）

15.工作濕度：0~90%RH

16.內置4G無線通信模塊，可對無線傳輸數據發送間隔，發送IP/域名地址進行設定和修改，支持HJ212協議。無縫對接客戶及環保局平臺，上次"實時"、"分鐘"、"小時"、"日"數據。

二、惡臭氣體在線監測設備產品技術參數

三、惡臭氣體在線監測設備產品特色

應用環境

污水處理廠

再造煙葉廠

垃圾填埋場

垃圾中轉站

化工及工業園區

四、產品安裝

風途科技惡臭氣體監測系統產品施工安裝方案

HJ 664-2013環境空氣質量監測點位布設技術規范（試行）

1、安裝環境

安裝環境應盡量遵循環境監測系統的運行環境（包括環境溫度、環境濕度、環境壓力）要求。應盡量避免有機械震動、強電磁輻射、空氣（風速）流動過快以及環境溫度、環境濕度過高的區域?？諝獾牧魉龠^快會影響檢測的響應時間和檢測結果，環境溫度、濕度過高會影響檢測結果和傳感器的使用壽命。

2、安裝位置

總體原則應考慮到被監測氣體擴散空間、風向、環境溫度、環境濕度、監測區域封閉性以及工藝壓力和周圍設備分布情況等因素。有人員值守或人員經常滯留的區域應優先考慮。

指導安裝

一、地基預埋，配預埋件施工

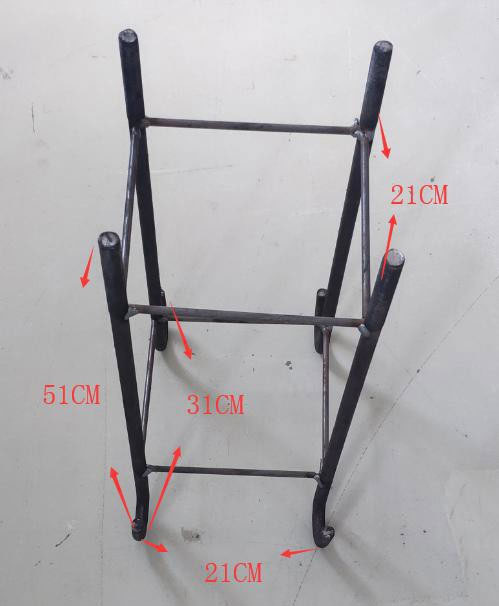

1、地籠中間框架為正方形21cm*21cm，高51cm，底部外邊勾與勾距離31cm，如圖1。預埋施工尺寸不低于50cm*50cm，深度40-43cm。

圖1

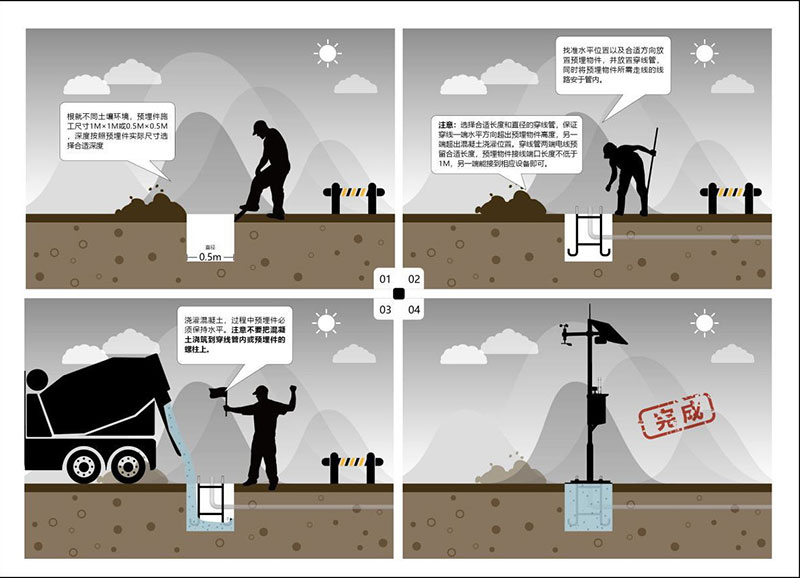

2、找準水平位置，以及合適方向放置預埋件，有一個正面方向朝南。澆筑預埋件時，注意不要把混凝土澆筑到穿線管內或者預埋件螺柱上。預埋件在土坑里位置要正，不要歪斜，并固定好預埋件，以防止澆筑混凝土時，預埋件的位置發生變化。如圖2。

3、布線，根據訂單需求提前合理布線，包括電源線。如需要布線，澆筑混凝土前，需要先放置穿線管，常規為PVC材質的塑料管，直徑根據供電線纜尺寸自定。穿線管需高于預埋件中心預留孔5cm，另一端以能接到相應設備處為標準。

圖2
