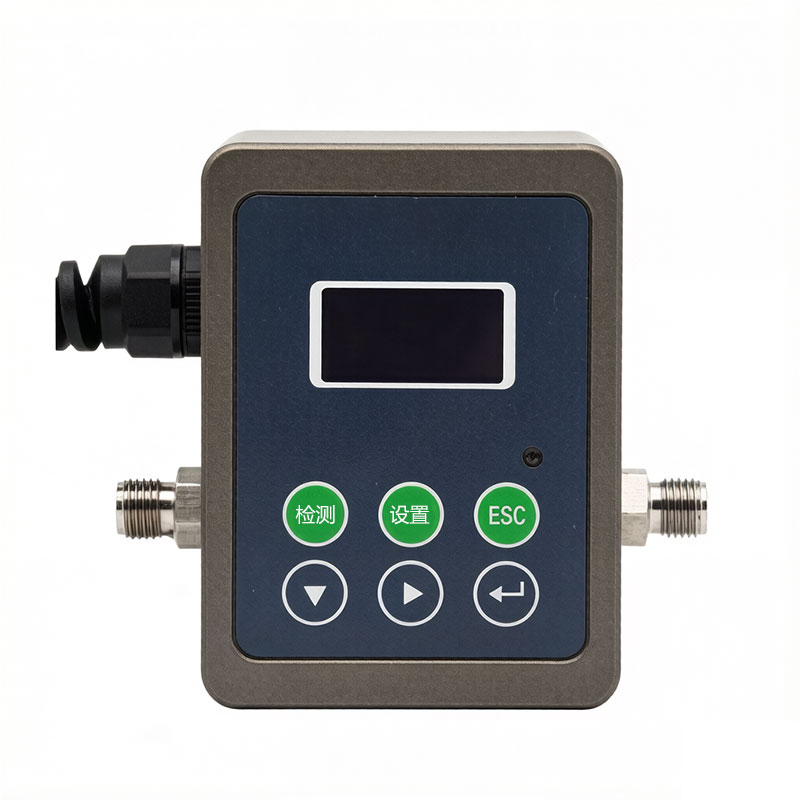

一、油液清潔度檢測傳感器產品簡介

油液清潔度檢測傳感器WJ-4是用于監測被測油樣中顆粒的大小、數量分布及對應的污染度等級的傳感器，具有檢測速度快、抗干擾性強、精度高、重復性好等優點，高精密傳感器保證高分辨率和準確性。

二、油液清潔度檢測傳感器應用領域

液壓油站、齒輪箱、柴油機、透平機、空壓機等設備。

三、油液清潔度檢測傳感器適用油品

工業潤滑油：液壓油、齒輪油、透平油、變壓器油。

發動機油：柴機油、航空發動機油。

輕質燃料：汽油、煤油、航空燃油。

四、油液清潔度檢測傳感器測量原理

油液清潔度檢測傳感器采用ISO4402/ISO11171規定的遮光法（Light Extinction）（又可稱為消光法或光阻法）原理進行油液污染度檢測。

平行光束垂直穿過截面積為A的樣品流通室，照射到光電接收器上，當液流中沒有顆粒時，電路輸出為E的電壓；當液流中有一個投影面積為a的顆粒通過樣品流通室時，阻擋了平行光束，使透射光衰減，此時在電路上輸出一個幅度為E。的負脈沖：E。=-(a/A)×E。

若顆粒為球形，或以等效直徑d描述該顆粒，且E等于10v，則E。=-7.854×d/A即顆粒的投影面積和脈沖電壓幅值呈線性關系。

五、油液清潔度檢測傳感器技術參數

測量指標
檢測范圍	1～100μm			4～70μm
測量通道	1μm、2μm、5μm、10μm、15μm、25μm、50μm、100μm
	4μm(c)、4.6μm(c)、6μm(c)、10μm(c)、14μm(c)、21μm(c)、38μm(c)、70μm(c)
檢測流速	10～300mL/min推薦使用25mL/min
檢測周期	5～60S（5S/檔）
測量重復性	RSD<5%
測量精度	顆粒數±20%（或±1個污染度等級）
內置等級標準	NAS1638、ISO4406、GJB420A、GJB420B
電氣參數
數字信號輸出		RS485 MODBUS RTU/ASCII碼
工作電壓		DC24V±10%
工作電流		＜200mA
光源類型		半導體激光器
溫度參數
		工作溫度		流體溫度		存儲溫度
		-20～60℃		-20～125℃		-40～85℃
結構參數
		進出油接口		防護等級		尺寸
		G1/8-Φ6配外徑6mm的低壓卡套軟管		IP65		101mm*148mm*71mm
其他參數
		允許油壓				傳感器重量
		≤2MPa，2～40MPa（配減壓閥）				165g
通訊協議-線纜
紅色	黑色		棕色		藍色		——
DC24V+	DC24V-(GND)		RS485A/+		RS485B/-		——
